电磁离合器工作原理详解

新闻中心

2017-03-13 16:26:31 新闻来源：天机传动

电磁离合器这种利用电磁力作用来传递或中止机械传动中的扭矩的自动化执行元件，根据结构可分为摩擦式、涡流式以及牙嵌式电磁离合器等等。而对于初次接触此类产品的人，对电磁离合器工作原理的充分认知就显得非常重要，下面且听天机传动小编为你娓娓道来。

电磁离合器主要由激磁线圈、摩擦片、铁芯、衔铁及联接件等组成，一般采用直流24V作为供电电源。其工作原理如下：

1、主动摩擦片2安装在主动轴1的花键轴端，可以沿轴向自由移动且随主动轴一起转动。从动摩擦片3与主动摩擦片交替装叠，且由于其外缘凸起部分卡在与从动齿轮4固定在一起的套筒5内，因而从动摩擦片可以随同从动齿轮在主动轴转动时它可以不转。

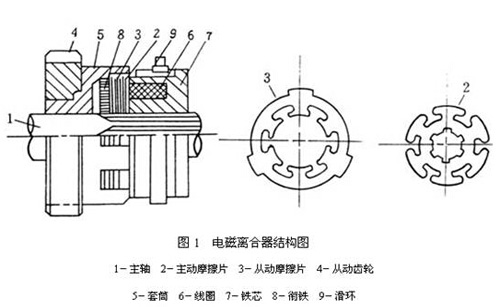

电磁离合器工作原理结构图

2、在线圈6通电后，将摩擦片吸向铁芯7，衔铁8也被吸住，紧紧压住各摩擦片。从动齿轮会随主动轴转动就是依靠了主、从动摩擦片之间的摩擦力作用。

3、在线圈断电后，装在内外摩擦片之间的圈状弹簧会使衔铁和摩擦片复原，离合器便失去了传递力矩的作用。线圈一端通过电刷和滑环9输入直流电，另一端可接地。

以上就是关于电磁离合器工作原理的所有内容，包括但不仅限于。如有更多疑问或相关需求都可点击右侧咨询窗口或拨打我司全国免费咨询热线：13316607853
