电磁离合器结构图及使用方法

新闻中心

2015-01-14 14:32:23 新闻来源：天机传动

电磁离合器线圈接通直流电时，电磁力吸合衔铁，使衔铁与制动盘脱离，这时传动轴带着制动盘正常启动或运转，而当传动系统分离或断电时，弹簧施压于衔铁，迫使制动盘与衔铁及法兰盘之间产生摩擦力矩，使传动轴快速停转。

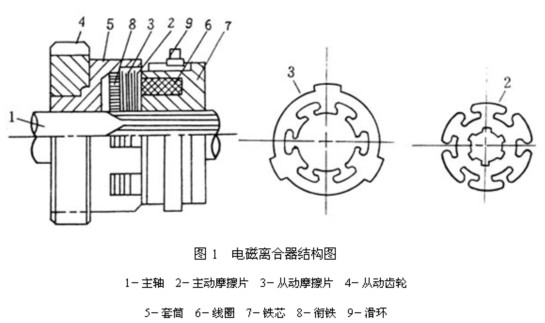

电磁离合器结构图：

电磁离合器结构图

电磁离合器基本使用方法

1、高频运转：在快速循环中的断续运转、反复利用马达上的ON、OFF所提供的频度有限、因此使用离合器、使之迅速反应、高精度的制动。

2、连接与切离动作：驱动部位与起动部位之间安装离合器，则不须停止驱动处，起动处会依必要反应做连接与切离的动作。

3、正反转：负荷点的正反转切换时、配合电磁离合器使用则驱动外只要顺向回转即可。

4、寸动：机械开始作动与位置接合时、只须以电磁离合器瞬时作动即可。

5、变速：作业途中时有相互转换速度的情形、此时使用电磁离合器、则不须关闭驱动处即可变速。
