断电刹车器安装步骤

新闻中心

2020-12-19 16:26:25 新闻来源：天机传动

步骤一、安装齿轮套内挡圈。

步骤二、安装平键。

步骤三、安装齿轮套。

步骤四、安装齿轮套外挡圈，保证齿轮套无轴向窜动。

步骤五、安装断电刹车器盘组件，保证其在齿轮套上轴向滑动顺畅.

步骤六、安装断电刹车器磁轭组件，用安装螺钉将磁轭组件安装在电机端盖上。

步骤七、调整气隙。

1，将所有的空心螺栓旋入断电刹车器磁轭组件，使空心螺栓与电机端盖留有1-2mm左右间距。

2，将等于正常工作气隙的塞尺插入断电刹车器的衔铁和磁轭组件之间，塞尺位置尽量靠近安装螺钉，适量旋紧安装螺钉夹住塞尺，以塞尺能自由地从衔铁与磁轭组件之间的气隙中插入抽出为宜。

3，其余的安装螺钉处重复步骤2调整，并保证圆周方向气隙均匀。调整气隙完毕

步骤八、锁紧空心螺栓。

1，调整气隙完毕后，将所有的空心螺栓锁紧在电机端盖上。

2，用塞尺测量制动器气隙，当气隙不正确或不均匀时需重新调整，按步骤七方法在相应气隙不正确的安装螺钉处逐一调整，直至达到标准值为止。

步骤九、安装散热风扇。

步骤十、安装风扇挡圈。

步骤十一、安装电机风罩。

步骤十二、安装释放手柄。

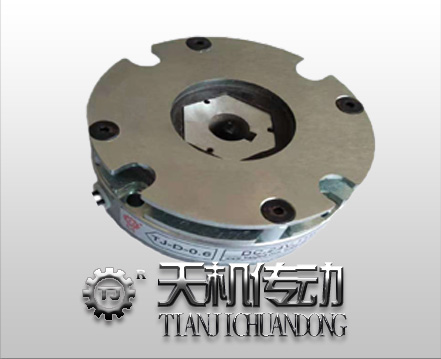

断电刹车器

以上就是断电刹车器安装步骤，若大家有断电刹车器选型方案，可联系客服。
