本系列电磁失电制动器是通电电磁吸合，断电时，弹簧加压，实现摩擦制动。

主要用于微型电机马达、伺服电机、步进电机，电动叉车电机等小型轻型电机。适用于冶金，建筑，化工，食品，

机床，包装，舞台，电梯，轮船等机械中，实现快速停车，定位准确，安全制动等目的。

微型电磁制动器由磁轭体，励磁线圈、弹簧、制动盘、衔铁、花键套、手动释放装置等组成。安装于电机后端，调

整安装螺钉使气隙到规定值；花键套固定于轴上，制动盘在花键套上可轴向滑动，制动时产生制动力矩。

当制动器的线圈通电时，线圈产生磁场，衔铁被磁力吸向磁轭，衔铁与制动盘脱开，此时制动盘被电机轴带着正

常转动；当线圈断电时，磁场消失，衔铁被弹簧的作用力推向制动盘，产生摩擦扭矩而制动。扳动“手动释放装

置”或拧紧“螺钉释放装置”，也可使衔铁释放，方便设备的安装和调节。

使用条件

微型电磁制动器在下列条件下能可靠的工作

1.在干式条件下工作；

2.周围介质中，无爆炸危险且无足以腐蚀金属和破坏绝缘的气体及导电尘埃；

3.工作环境温度-40~+150℃，摩擦片及衔铁表面不得有油污，必须保持清洁；

4.绝缘等级为B级，防护等级为IP23，电压波动范围不超过+5%和-15%；

5.工作气隙不得超过最大工作气隙，制动器主、从动侧需固定，不允许有轴向窜动；

6.安装方式：轴向垂直安装，安装制动器必须保证同轴不大于0.1mm；

7.工作方式：间歇式工作，连续式工作。

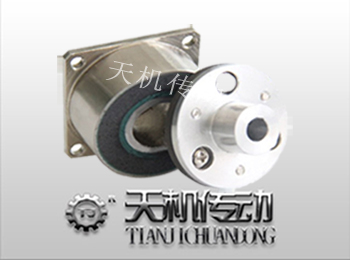

微型电磁制动器
