电磁制动器当线圈通电后，衔铁通过电磁力与转子或制动器磁轭上的摩擦片压紧，实现主动侧与从动侧结合

传递动力。线圈断电后，电磁力消失，衔铁借助弹簧的回复力回复到原位，衔铁与转子或制动器磁轭脱开，传递

动力作用消失。

电磁制动器安装与调整

1、磁轭安装

1.应对准基准面，保证磁轭轴线与轴同心，并与基准面垂直2.注意不要碰坏引出线，安装时应将引出线固定。

3.因有磁场产生，应用不导磁材料隔磁。4因材质较软，应防止碰撞、变形。

电磁制动器转子安装

1.注意不要用锤子等硬物敲打转子，转子外圆和摩擦面易受损，须用挡圈小心顶入，由于材质软，不能倾斜。

2.把转子装在距磁轭容许的轴向间隙内，其值为0.8-1.3mm。3.转子应转动灵活，轴向和径向不得有卡死现象。

电磁制动器衔铁安装

1.将螺钉均匀、缓慢拧紧，并涂上少量防松胶。2.涂胶不宜过多，挤进板簧中，会引起工作不良现象。

电磁制动器

4、电磁制动器气隙的调整

1离合器、制动器扭矩通过摩擦力传递，长期使用，则摩擦面磨损，间隙变大。超过极限，性能降低，需进行间

隙调整。调整后重新正常工作

2.磁轭、转子、衔铁部件端面加工有螺纹孔以使拆装方便。

3.气隙调整后，气隙a值应符合样本参数。

电磁制动器控制线路

1、离合器制动器工作电压DC24V，电压波动在+5%至15%之间，电压不稳定，会使性能降低，线圈发热，严重导致

烧损。2、离合器、制动器改观设置在直流侧，如设置在交流侧会使动作时间延长。

3、应并联保护电阻或二级管等元件，防止冲击。4、采取强激磁时，应调整电阻值。否则易烧损。

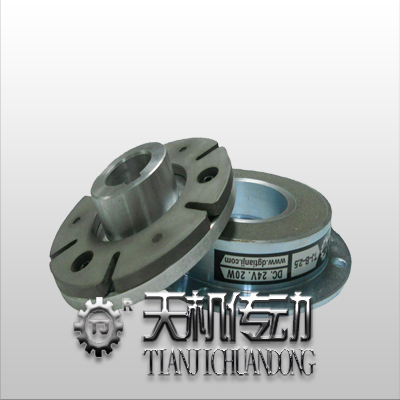

电磁制动器
