摩擦式电磁离合器结构及故障处理

新闻中心

2017-07-25 14:31:17 新闻来源：天机传动

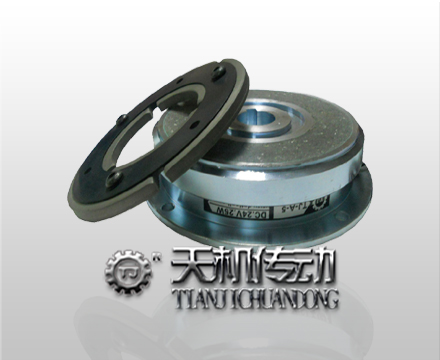

摩擦式电磁离合器，在磁轭的外表面和线圈槽中分别用环氧树脂固连滑环和励磁线圈，线圈引出线的一端焊在滑环上，

另一端焊在磁轭上接地。外连接件与外摩擦片组成回转部分，内摩擦片与轴套、磁轭组成另一回转部分。当线圈通电时，

衔铁被吸引沿花键套右移压紧摩擦片组，离合器接合。这种结构的摩擦片位于励磁线圈产生的磁力线回路内，因此需用导

磁材料制成。由于受摩擦片的剩磁和涡流影响，其脱开时间较非导磁摩擦片长，常在湿式条件下工作，因而广泛用于远距

离控制的传动系统和随动系统中。

摩擦式电磁离合器常见故障处理办法：

一、空转力矩大：1、检查是否偏心，如有偏心只需重新调整；2、对于干式摩擦式电磁离合器，可检查干式摩擦片间是否

有灰尘及油污；

二、衔铁盘卡死或动作失灵：1、对于摩擦片的平面度超差的问题需进行更换处理；2、对于轴向跳动太大的可在检查后重

新装配；3、对于与轴配合的孔倒角太小造成的可加大孔倒角；4、对于磁辊在花键上安装不正确的需重新安装；

三、摩擦片磨损过大：1、检查是否正确安装；2、检查是否过负荷运行；3、如是运转时不正导致的需检查跳动量是否在要

求之内；

四、离合器未接通：原因有没加上电压、电刷磨损、电刷接触不良、线圈断线、吸引时气隙过大；可分别检查电源、更换电

刷、重新调整、重新绕线圈、调整气隙来处理；

五、接通时有冲击：原因有间隙小、电压过高、力矩过大；可分别调整间隙到规定值、降低电压、调换离合器力矩进行处理；

六、接通时间过长或打滑：原因分别有吸引时气隙过大、油的粘度过大、电刷接触不良、电压低、摩擦片脏或有污物、离合

器扭矩过小选择不当及过负荷；可分别进行调整气隙、换油、调整或更换电刷、电压调到规定值、清洗换油、重新选择及减

小负荷处理；

七、异常发热：原因有过负荷、连接时间过长、线圈短路等；可分别进行减小负荷、增加扭矩、重新绕线圈处理。
