电磁离合器的安装与注意事项

新闻中心

2015-07-20 10:48:07 新闻来源：天机传动

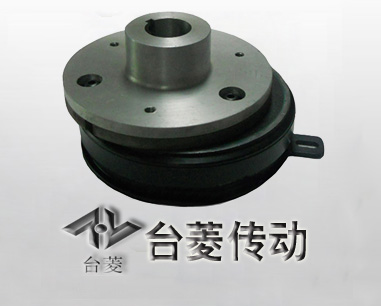

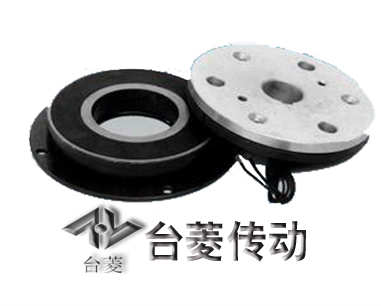

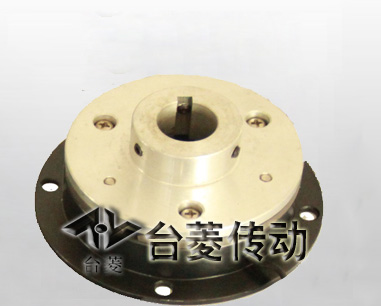

干式单片电磁离合器：线圈通电时产生磁力，在电磁力的作用下，使衔铁的弹簧片产生变形，动盘与“衔铁”吸合在一起，离合器

处于接合状态；线圈断电时，磁力消失，“衔铁”在弹簧片弹力的作用下弹回，离合器处于分离状态。建议：到东莞台菱机电有限

公司购买！！！

安装事项：

1、请在完全没有水分、油分等的状态下使用干式电磁离合器，如果摩擦部位沾有水分或油分等物质，会使摩擦扭力大为降低，

离合器的灵敏度也会变差，为了在使用上避免这些情况，请加设罩盖。

2、在尘埃很多的场所使用时，请使用防护罩。

3、用来安装离合器的长轴尺寸请使用JIS0401 H6或JS6的规格。用于安装轴的键请使用JIS B1301-1959所规定的其中一种。

4、考虑到热膨胀等因素，安装轴的推力请选择在0.2MM以下。

5、安装时请在机械上将吸引间隙调整为规定值的正负20%以内。

6、请使托架保持轻盈，不要使用离合器的轴承承受过重的压力。

7、关于组装用的螺钉，请利用弹簧金属片、接著剂等进行防止松弛的处理。

8、利用机械侧的框架维持引线的同时，还要利用端子板等进行确实的连接。

注意事项：

●干式电磁离合器使用时禁止加入油脂，否则将导致扭矩下降。

●电磁离合器安装前必须清洗干净，去除防锈脂及杂物。

●电磁离合器可同轴安装，也可以对轴安装，轴向必须固定，主动部分与从动部分均不允许有轴向窜动，对轴安装时，主动部份

与从动部份轴之间同轴度应不大于0.lmm。

●湿式电磁离合器工作时,必须在摩擦片间加润滑油,润滑方式采用(1)分浇油润滑;(2)油浴润滑，其浸入油中的部分约为离合器体

积的5倍;(3)轴心供油润滑，在高速和高频动作时应采用轴心供油方法。

●牙嵌式电磁离合器安装时,必须保证端面齿之间有一定间隙，使空转时无磨齿现象,但不得大于δ值。

●电磁离合器及制动器为B级绝缘,正常温升40℃。极限热平衡时的工作温度不允许超过100℃,否则线圈与摩擦部分容易发生破坏。

●电源及控制线路，离合器电源为一般为直流24伏(特殊定货除外)。它由三相或单相交流电压经降压和全波整流得到，无稳压及

滤波要求，电源功率要大于电磁离合器额定功率1.5倍以上。使用半波整流电源必须加装续流二极管。
